Direct3D12アプリを書いてみる（１）

2024-10-03 (最終更新: 2024-10-04)

まず、Direct3D12のアプリをビルドするには、Direct3D12のヘッダファイルをインクルードして、ライブラリファイルをリンクする必要があります。以前であれば、DirectX SDK というものをダウンロードして、VisualStudioのインクルードとリンクの設定を書けばよかったのですが、今は、DirectX SDKはなくなってしまい、Windows SDK に含まれているようです。

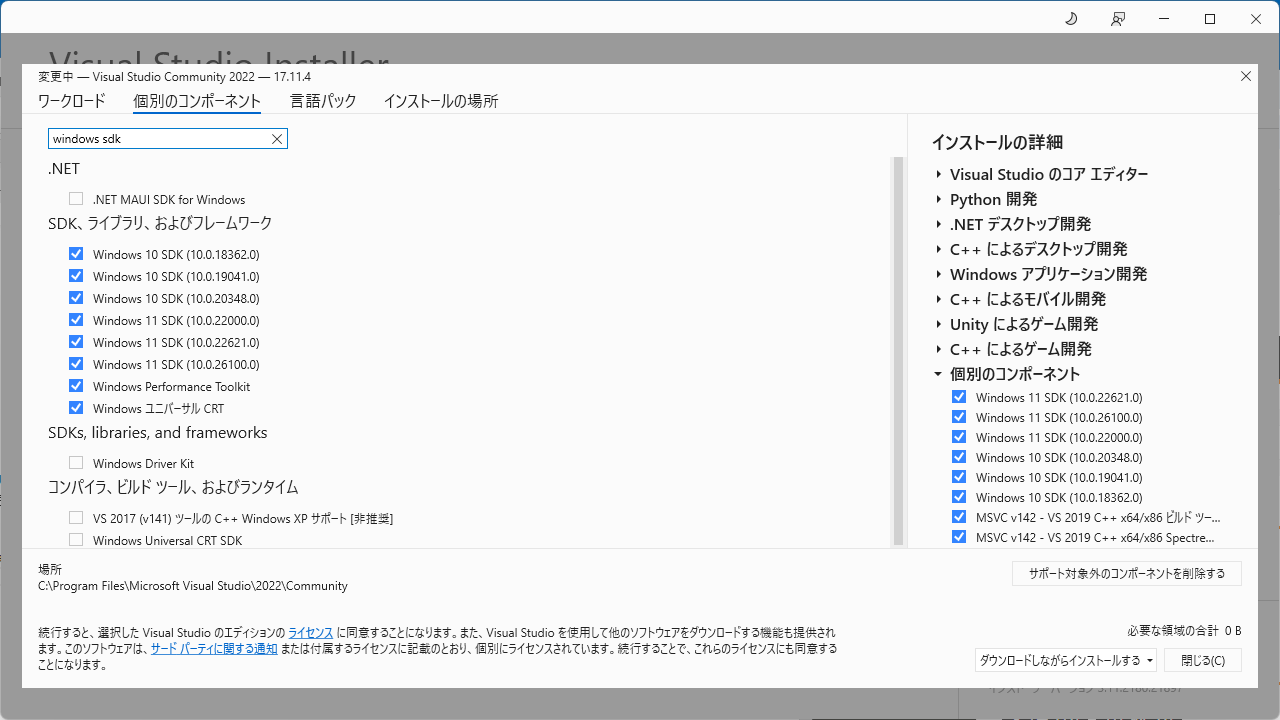

では、Windows SDKはどこにあるのかというと、Visual Studio Installer というアプリを実行して、VisualStudioのコンポーネントから選択して、インストールできます。

Windows10 SDK と Windows11 SDK があったり、複数のバージョンがあったり、どれを選択すればいいのか、わからないと思います。自分でアプリを作るだけなら最新版のみインストールすればいいです。他人のプログラムをビルドする場合には古いバージョンも入れておいた方が安全です。

これでビルドできるようになったので、三角形を１つだけ描画するプログラムを書きました。ChatGPTに聞きながら書いたので、無駄なコードも含んでいるかもしれません。

#include <windows.h>
#include <d3d12.h>
#include <dxgi1_6.h>
#include <d3dcompiler.h>
#include <DirectXColors.h>
#include <wrl.h>

#pragma comment(lib, "d3d12.lib")
#pragma comment(lib, "dxgi.lib")
#pragma comment(lib, "d3dcompiler.lib")

using namespace Microsoft::WRL;
using namespace DirectX;

LRESULT CALLBACK WndProc(HWND hWnd, UINT message, WPARAM wParam, LPARAM lParam) {
    if (message == WM_DESTROY) {
        PostQuitMessage(0);
        return 0;
    }
    return DefWindowProc(hWnd, message, wParam, lParam);
}

struct Vertex {
    XMFLOAT3 position;
};

const char* vertexShaderSource = R"(
struct VSInput {
    float3 position : POSITION;
};

struct PSInput {
    float4 position : SV_POSITION;
};

PSInput VSMain(VSInput input) {
    PSInput output;
    output.position = float4(input.position, 1.0f);
    return output;
}
)";

const char* pixelShaderSource = R"(
float4 PSMain() : SV_TARGET {
    return float4(1.0f, 0.0f, 0.0f, 1.0f);
}
)";

// エントリーポイント
int WINAPI WinMain(HINSTANCE hInstance, HINSTANCE hPrevInstance, LPSTR lpCmdLine, int nCmdShow) {
    // ウィンドウクラスの登録
    WNDCLASSEX wcex = { sizeof(WNDCLASSEX), CS_CLASSDC, WndProc, 0L, 0L, hInstance, nullptr, nullptr, nullptr, nullptr, "D3D12SampleWindowClass", nullptr };
    RegisterClassEx(&wcex);
    HWND hWnd = CreateWindow(wcex.lpszClassName, "Direct3D 12 Sample", WS_OVERLAPPEDWINDOW, 100, 100, 800, 600, nullptr, nullptr, wcex.hInstance, nullptr);
    ShowWindow(hWnd, nCmdShow);
    UpdateWindow(hWnd);

    // Direct3D 12 デバイスとコマンドキューの作成
    ComPtr<ID3D12Device> device;
    ComPtr<IDXGISwapChain3> swapChain;
    ComPtr<ID3D12CommandQueue> commandQueue;
    ComPtr<ID3D12DescriptorHeap> rtvHeap;
    ComPtr<ID3D12Resource> renderTargets[2];
    ComPtr<ID3D12CommandAllocator> commandAllocator;
    ComPtr<ID3D12GraphicsCommandList> commandList;

    // スワップチェーン関連の設定
    DXGI_SWAP_CHAIN_DESC1 swapChainDesc = {};
    swapChainDesc.BufferCount = 2;
    swapChainDesc.Width = 800;
    swapChainDesc.Height = 600;
    swapChainDesc.Format = DXGI_FORMAT_R8G8B8A8_UNORM;
    swapChainDesc.BufferUsage = DXGI_USAGE_RENDER_TARGET_OUTPUT;
    swapChainDesc.SwapEffect = DXGI_SWAP_EFFECT_FLIP_DISCARD;
    swapChainDesc.SampleDesc.Count = 1;

    // DXGIファクトリの作成
    ComPtr<IDXGIFactory4> factory;
    CreateDXGIFactory1(IID_PPV_ARGS(&factory));

    // デバイスの作成
    D3D12CreateDevice(nullptr, D3D_FEATURE_LEVEL_12_0, IID_PPV_ARGS(&device));

    // コマンドキューの作成
    D3D12_COMMAND_QUEUE_DESC queueDesc = {};
    queueDesc.Flags = D3D12_COMMAND_QUEUE_FLAG_NONE;
    queueDesc.Type = D3D12_COMMAND_LIST_TYPE_DIRECT;
    device->CreateCommandQueue(&queueDesc, IID_PPV_ARGS(&commandQueue));

    // スワップチェーンの作成
    ComPtr<IDXGISwapChain1> tempSwapChain;
    factory->CreateSwapChainForHwnd(commandQueue.Get(), hWnd, &swapChainDesc, nullptr, nullptr, &tempSwapChain);
    tempSwapChain.As(&swapChain);

    // 描画用のRTV（レンダーターゲットビュー）の作成
    D3D12_DESCRIPTOR_HEAP_DESC rtvHeapDesc = {};
    rtvHeapDesc.NumDescriptors = 2;
    rtvHeapDesc.Type = D3D12_DESCRIPTOR_HEAP_TYPE_RTV;
    rtvHeapDesc.Flags = D3D12_DESCRIPTOR_HEAP_FLAG_NONE;
    device->CreateDescriptorHeap(&rtvHeapDesc, IID_PPV_ARGS(&rtvHeap));

    // RTVのハンドルを取得
    UINT rtvDescriptorSize = device->GetDescriptorHandleIncrementSize(D3D12_DESCRIPTOR_HEAP_TYPE_RTV);
    D3D12_CPU_DESCRIPTOR_HANDLE rtvHandle = rtvHeap->GetCPUDescriptorHandleForHeapStart();

    // レンダーターゲットをスワップチェーンから取得
    for (UINT i = 0; i < 2; ++i) {
        swapChain->GetBuffer(i, IID_PPV_ARGS(&renderTargets[i]));
        device->CreateRenderTargetView(renderTargets[i].Get(), nullptr, rtvHandle);
        rtvHandle.ptr += rtvDescriptorSize;
    }

    // コマンドアロケータとコマンドリストの作成
    device->CreateCommandAllocator(D3D12_COMMAND_LIST_TYPE_DIRECT, IID_PPV_ARGS(&commandAllocator));
    device->CreateCommandList(0, D3D12_COMMAND_LIST_TYPE_DIRECT, commandAllocator.Get(), nullptr, IID_PPV_ARGS(&commandList));

    // 頂点バッファデータ
    Vertex triangleVertices[] = {
        { { 0.0f, 0.5f, 0.0f } },
        { { 0.5f, -0.5f, 0.0f } },
        { { -0.5f, -0.5f, 0.0f } }
    };

    // 頂点バッファの作成
    D3D12_HEAP_PROPERTIES heapProps = {};
    heapProps.Type = D3D12_HEAP_TYPE_UPLOAD;

    D3D12_RESOURCE_DESC bufferDesc = {};
    bufferDesc.Dimension = D3D12_RESOURCE_DIMENSION_BUFFER;
    bufferDesc.Width = sizeof(triangleVertices);
    bufferDesc.Height = 1;
    bufferDesc.DepthOrArraySize = 1;
    bufferDesc.MipLevels = 1;
    bufferDesc.Format = DXGI_FORMAT_UNKNOWN;
    bufferDesc.SampleDesc.Count = 1;
    bufferDesc.Layout = D3D12_TEXTURE_LAYOUT_ROW_MAJOR;

    ComPtr<ID3D12Resource> vertexBuffer;
    device->CreateCommittedResource(
        &heapProps,
        D3D12_HEAP_FLAG_NONE,
        &bufferDesc,
        D3D12_RESOURCE_STATE_GENERIC_READ,
        nullptr,
        IID_PPV_ARGS(&vertexBuffer));

    // 頂点バッファにデータをコピー
    void* pVertexDataBegin;
    D3D12_RANGE readRange = { 0, 0 };
    vertexBuffer->Map(0, &readRange, &pVertexDataBegin);
    memcpy(pVertexDataBegin, triangleVertices, sizeof(triangleVertices));
    vertexBuffer->Unmap(0, nullptr);

    // 頂点バッファビューの作成
    D3D12_VERTEX_BUFFER_VIEW vertexBufferView = {};
    vertexBufferView.BufferLocation = vertexBuffer->GetGPUVirtualAddress();
    vertexBufferView.SizeInBytes = sizeof(triangleVertices);
    vertexBufferView.StrideInBytes = sizeof(Vertex);

    // シェーダー
    ComPtr<ID3DBlob> vertexShader;
    ComPtr<ID3DBlob> pixelShader;
    ComPtr<ID3DBlob> errorBlob;

    D3DCompile(vertexShaderSource, strlen(vertexShaderSource), nullptr, nullptr, nullptr, "VSMain", "vs_5_0", 0, 0, &vertexShader, nullptr);
    D3DCompile(pixelShaderSource, strlen(pixelShaderSource), nullptr, nullptr, nullptr, "PSMain", "ps_5_0", 0, 0, &pixelShader, nullptr);

    // インプットエレメント
    D3D12_INPUT_ELEMENT_DESC inputElementDescs[] = {
    { "POSITION", 0, DXGI_FORMAT_R32G32B32_FLOAT, 0, 0, D3D12_INPUT_CLASSIFICATION_PER_VERTEX_DATA, 0 }
    };

    // ルートシグニチャ
    D3D12_ROOT_SIGNATURE_DESC rootSignatureDesc = {};
    rootSignatureDesc.Flags = D3D12_ROOT_SIGNATURE_FLAG_ALLOW_INPUT_ASSEMBLER_INPUT_LAYOUT;

    ComPtr<ID3DBlob> signature;
    ComPtr<ID3DBlob> error;
    D3D12SerializeRootSignature(&rootSignatureDesc, D3D_ROOT_SIGNATURE_VERSION_1, &signature, &error);
    ComPtr<ID3D12RootSignature> rootSignature;
    device->CreateRootSignature(0, signature->GetBufferPointer(), signature->GetBufferSize(), IID_PPV_ARGS(&rootSignature));

    // パイプラインステートオブジェクト
    D3D12_GRAPHICS_PIPELINE_STATE_DESC psoDesc = {};
    psoDesc.InputLayout = { inputElementDescs, _countof(inputElementDescs) }; // 入力レイアウト
    psoDesc.pRootSignature = rootSignature.Get(); // ルートシグネチャ
    psoDesc.VS = { vertexShader->GetBufferPointer(), vertexShader->GetBufferSize() }; // 頂点シェーダー
    psoDesc.PS = { pixelShader->GetBufferPointer(), pixelShader->GetBufferSize() }; // ピクセルシェーダー

    // デフォルトのラスタライザ設定
    D3D12_RASTERIZER_DESC rasterizerDesc = {};
    rasterizerDesc.FillMode = D3D12_FILL_MODE_SOLID;
    rasterizerDesc.CullMode = D3D12_CULL_MODE_BACK;
    rasterizerDesc.FrontCounterClockwise = FALSE;
    rasterizerDesc.DepthClipEnable = TRUE;
    psoDesc.RasterizerState = rasterizerDesc;

    // デフォルトのブレンド設定
    D3D12_BLEND_DESC blendDesc = {};
    blendDesc.RenderTarget[0].BlendEnable = FALSE;
    blendDesc.RenderTarget[0].RenderTargetWriteMask = D3D12_COLOR_WRITE_ENABLE_ALL;
    psoDesc.BlendState = blendDesc;

    psoDesc.DepthStencilState.DepthEnable = FALSE;
    psoDesc.DepthStencilState.StencilEnable = FALSE;
    psoDesc.SampleMask = UINT_MAX;
    psoDesc.PrimitiveTopologyType = D3D12_PRIMITIVE_TOPOLOGY_TYPE_TRIANGLE;
    psoDesc.NumRenderTargets = 1;
    psoDesc.RTVFormats[0] = DXGI_FORMAT_R8G8B8A8_UNORM;
    psoDesc.SampleDesc.Count = 1;

    ComPtr<ID3D12PipelineState> pipelineState;
    device->CreateGraphicsPipelineState(&psoDesc, IID_PPV_ARGS(&pipelineState));

    // ビューポートとシザー矩形の設定
    D3D12_VIEWPORT viewport = {};
    viewport.TopLeftX = 0;
    viewport.TopLeftY = 0;
    viewport.Width = 800;
    viewport.Height = 600;
    viewport.MinDepth = 0.0f;
    viewport.MaxDepth = 1.0f;

    D3D12_RECT scissorRect = {};
    scissorRect.left = 0;
    scissorRect.top = 0;
    scissorRect.right = 800;
    scissorRect.bottom = 600;

    // メインループ
    MSG msg = {};
    while (msg.message != WM_QUIT) {
        if (PeekMessage(&msg, nullptr, 0, 0, PM_REMOVE)) {
            TranslateMessage(&msg);
            DispatchMessage(&msg);
        }
        else {
            // コマンドリストの記録と実行
            commandAllocator->Reset();
            commandList->Reset(commandAllocator.Get(), pipelineState.Get());

            // バリア遷移
            D3D12_RESOURCE_BARRIER barrier = {};
            barrier.Type = D3D12_RESOURCE_BARRIER_TYPE_TRANSITION;
            barrier.Transition.pResource = renderTargets[swapChain->GetCurrentBackBufferIndex()].Get();
            barrier.Transition.StateBefore = D3D12_RESOURCE_STATE_PRESENT;
            barrier.Transition.StateAfter = D3D12_RESOURCE_STATE_RENDER_TARGET;
            barrier.Transition.Subresource = D3D12_RESOURCE_BARRIER_ALL_SUBRESOURCES;
            commandList->ResourceBarrier(1, &barrier);

            rtvHandle = rtvHeap->GetCPUDescriptorHandleForHeapStart();
            rtvHandle.ptr += swapChain->GetCurrentBackBufferIndex() * rtvDescriptorSize;

            // RenderTargetをセットして、クリア
            commandList->OMSetRenderTargets(1, &rtvHandle, FALSE, nullptr);
            commandList->ClearRenderTargetView(rtvHandle, DirectX::Colors::Black, 0, nullptr);

            // パイプライン
            commandList->SetPipelineState(pipelineState.Get());
            commandList->SetGraphicsRootSignature(rootSignature.Get());
            commandList->RSSetViewports(1, &viewport);
            commandList->RSSetScissorRects(1, &scissorRect);

            // 描画コマンドの実行
            commandList->IASetPrimitiveTopology(D3D_PRIMITIVE_TOPOLOGY_TRIANGLELIST);
            commandList->IASetVertexBuffers(0, 1, &vertexBufferView);
            commandList->DrawInstanced(3, 1, 0, 0);

            // プレゼントへのバリア遷移
            barrier.Transition.StateBefore = D3D12_RESOURCE_STATE_RENDER_TARGET;
            barrier.Transition.StateAfter = D3D12_RESOURCE_STATE_PRESENT;
            commandList->ResourceBarrier(1, &barrier);

            commandList->Close();
            ID3D12CommandList* commandLists[] = { commandList.Get() };
            commandQueue->ExecuteCommandLists(_countof(commandLists), commandLists);

            // スワップチェーンの表示
            swapChain->Present(1, 0);
        }
    }
    UnregisterClass(wcex.lpszClassName, hInstance);

    return 0;
}

ごめんなさい。短く書けませんでした。長いですね。

d3dx12.h をインクルードしてユーティリティを使えば、もう少し短くなるかもしれませんが、d3dx12.h は Windows SDK に入っていないので使いませんでした。

d3dx12.hというのは、d3d12を簡単に設定できるようにしてくれるユーティリティライブラリなのですが、マイクロソフトさんの扱いが微妙で、どこからインストールすればいいのか、はっきり書かれていません。さらに、インストールされているフォルダ名が違ったりして、正直扱いにくいです。本来、サンプルプログラム用に作られたものなんだけど、d3d12.hだけだと使いにくいので、未だに使われています。

ちなみに、「NuGetパッケージの管理」から「Microsoft.Direct3D.D3D12」というパッケージをインストールすると、d3dx12.hも含んだDirect3D12がインストールされました。よくわからないですね。Direct3D12を単体でインストールできても、Windows SDKのファイルと競合しますよね。 nugetはd3dx12だけインストールできるようにしてくれればいいのに。

ちょっと長文になってしまったので、今回はここまでにして、次回以降、このプログラムの内容を説明したいと思います。
